АКСТ РЗПА «Линия-Ц»
р.
р.
Количество каналов
Диапазон частот
Аппаратура с цифровой обработкой сигнала АКСТ «ЛИНИЯ-Ц» предназначена для организации высокочастотных каналов ТФ, ТМ, ПД, РЗ и ПА по высоковольтным ЛЭП 35...1150 кВ в информационных структурах АСКУЭ, диспетчерского и технологического управления энергосистемами и энергообъектами.
Программное обеспечение состоит в Реестре российского ПО. Реестровая запись №22732 от 06.06.2024.
Скачать карту заказа
Скачать краткие технические характеристики
Программное обеспечение состоит в Реестре российского ПО. Реестровая запись №22732 от 06.06.2024.
Скачать карту заказа
Скачать краткие технические характеристики
АКСТ РЗПА «Линия-Ц» - УПАСК
р.
р.
Варианты исполнения
Устройство передачи дискретных сигналов команд РЗ и ПА.
Аппаратура в комплектации УПАСК предназначена для организации ВЧ канала РЗПА и передачи каналов ТМ по ЛЭП 35-1150 кВ и/или выделенному оптическому кабелю. В данной комплектации оптимизировано аппаратное исполнение устройства, что существенно повлияло на снижение стоимости приемопередатчика.
Отличительные особенности:
• Дуплексный или симплексный канал приема/передачи 8/24/48 команд в полосе 2/4/ 8 кГц;
• Исполнение: приемопередатчик, передатчик, приемник, ВЧ канал, ВОЛС;
• Передача по ВЧ одночастотным кодом;
• Дифференциация типов команд – РЗ-1(ВЧБ)/РЗ-2/РЗ-3/РЗ-4/ПА - задается программно;
• Номинальное время прохождения команд – не более 13/18/18/23/23 мс;
• Трех- и четырехконцевые схемы передачи команд (Tx/Rx1/Rx2/Rx3);
• Транзит команд по оптическому стыку или «релейным» способом;
• Передача любой команды в следящем режиме;
• Сигнализация снижения уровня приема ОС, снижения ОСШ;
• SFP модуль соответствующий типу и длине ОК;
• Усилитель мощности 80 Вт с резервирования из двух блоков по 40 Вт;
• Уровень передачи команд в полосе до 300/700/1000 кГц – 49/46/45 дБм;
• Низкое энергопотребление – до 120 Вт в режиме передачи команды, до 60 Вт в режиме передачи ОС и ТМ;
• Питание от сети =48-60 В и/или =/~110-220;
• 2 блока питания в режиме разделения нагрузки и горячей замены;
• Полностью цифровая обработка сигналов;
• Гибкое конфигурирование и контроль состояния по WEB-интерфейсу, в т.ч. всеми терминалами доступным по сети и их удаленными полукомплектами;
• Запись событий в журнал с точностью 1 мс с синхронизацией от GPS, PTP или NTP-сервера, удаленной станции по ВЧ тракту. Раздача сигналов точного времени PTP-клиентам;
• Организация передачи данных ТМ по FSK модемам со скоростью 100-1200 бит/с, интерфейс RS-232С;
• Протоколы АСУ ТП – SNMP, МЭК-60870-5-104;
• Компактные размеры 19" 6U для дуплексного блока;
• Гарантийный срок - 3 года. При условии проведения пусконаладочных работ специалистами ООО «Промэнерго» - 5 лет;
• Срок службы аппаратуры – 20 лет;

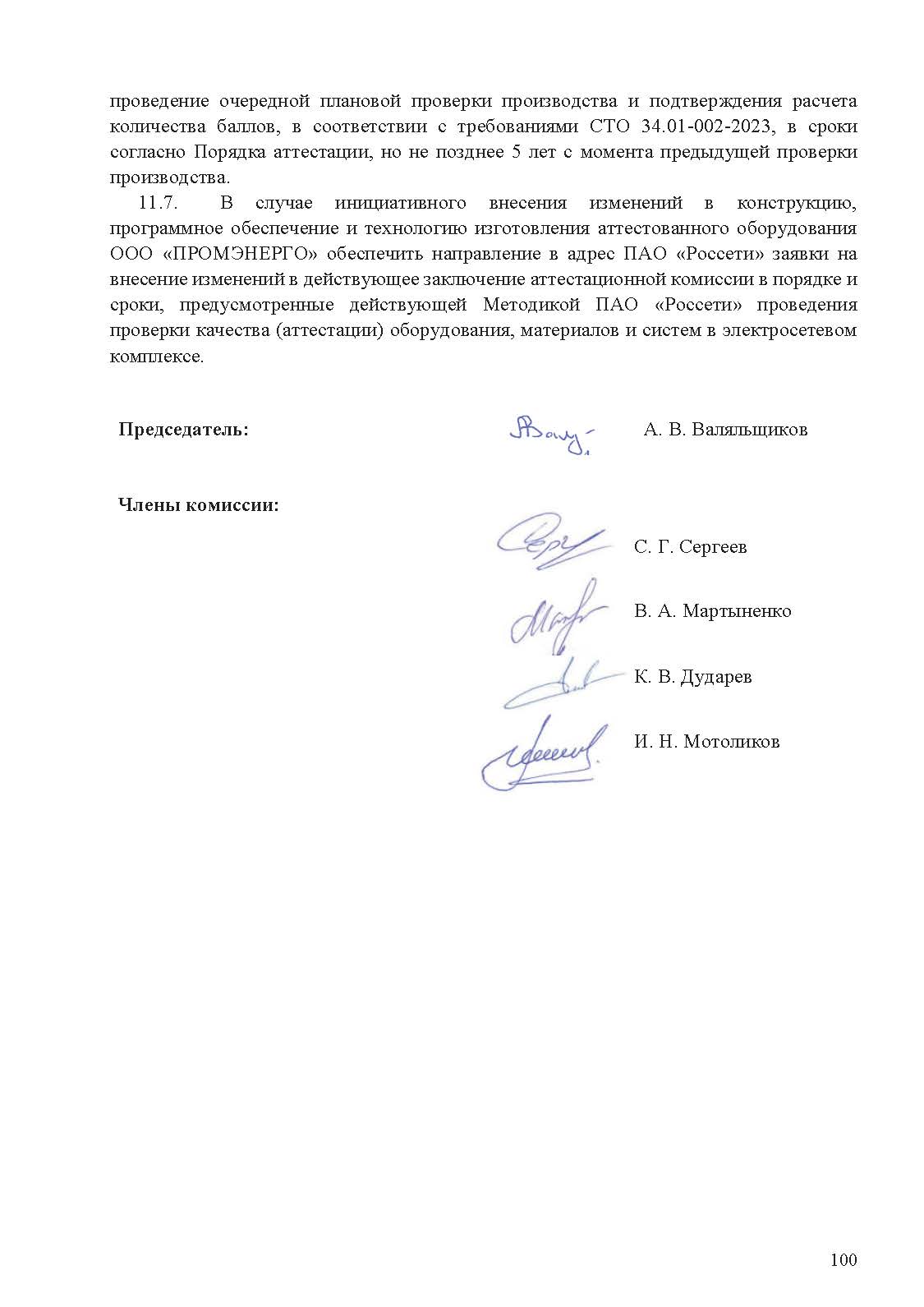

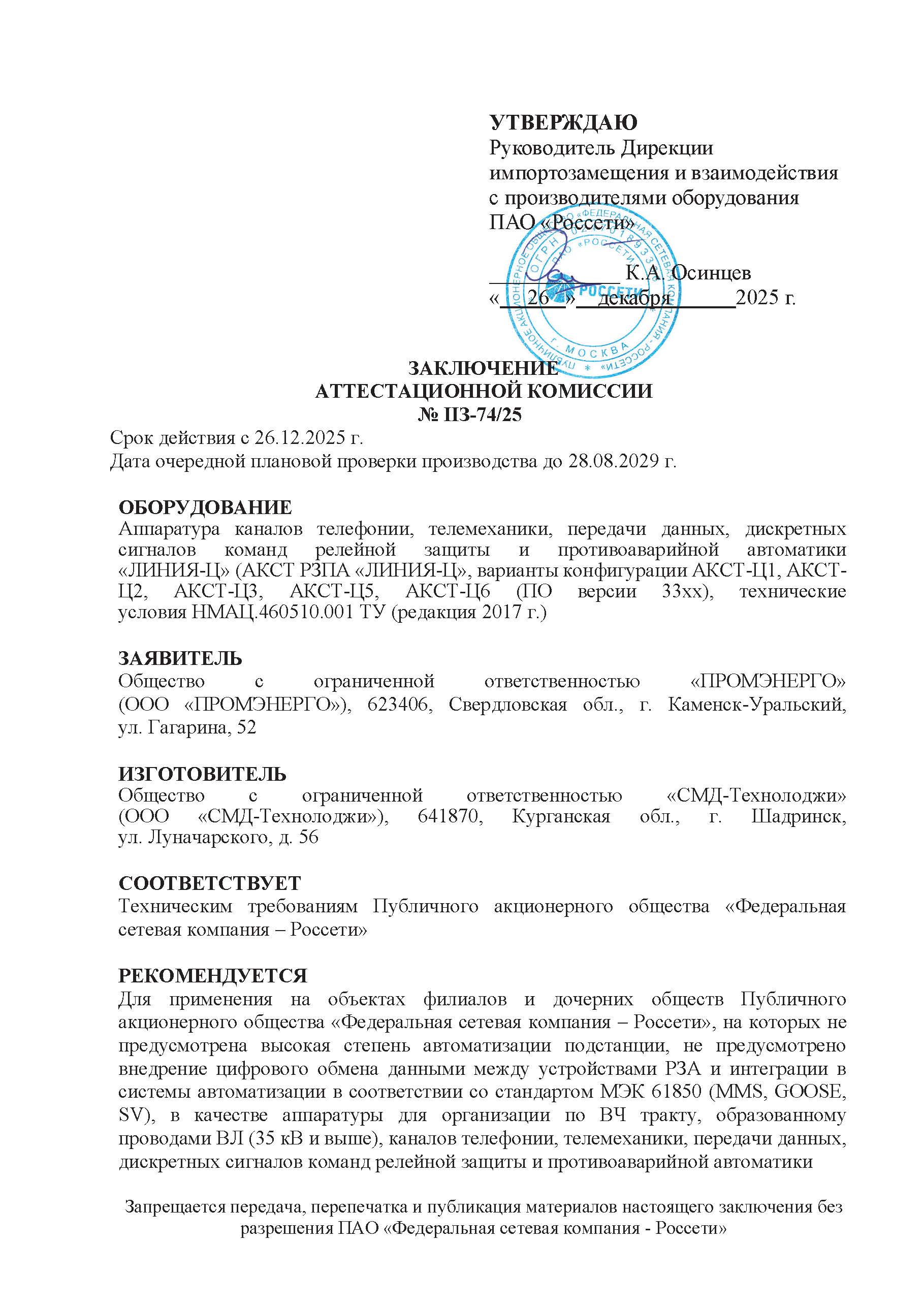

• ЗАК №II3-74/25 до 28.08.2029 г.
Скачать карту заказа
Скачать краткие технические характеристики
Аппаратура в комплектации УПАСК предназначена для организации ВЧ канала РЗПА и передачи каналов ТМ по ЛЭП 35-1150 кВ и/или выделенному оптическому кабелю. В данной комплектации оптимизировано аппаратное исполнение устройства, что существенно повлияло на снижение стоимости приемопередатчика.
Отличительные особенности:
• Дуплексный или симплексный канал приема/передачи 8/24/48 команд в полосе 2/4/ 8 кГц;
• Исполнение: приемопередатчик, передатчик, приемник, ВЧ канал, ВОЛС;
• Передача по ВЧ одночастотным кодом;
• Дифференциация типов команд – РЗ-1(ВЧБ)/РЗ-2/РЗ-3/РЗ-4/ПА - задается программно;
• Номинальное время прохождения команд – не более 13/18/18/23/23 мс;
• Трех- и четырехконцевые схемы передачи команд (Tx/Rx1/Rx2/Rx3);
• Транзит команд по оптическому стыку или «релейным» способом;
• Передача любой команды в следящем режиме;
• Сигнализация снижения уровня приема ОС, снижения ОСШ;
• SFP модуль соответствующий типу и длине ОК;
• Усилитель мощности 80 Вт с резервирования из двух блоков по 40 Вт;
• Уровень передачи команд в полосе до 300/700/1000 кГц – 49/46/45 дБм;
• Низкое энергопотребление – до 120 Вт в режиме передачи команды, до 60 Вт в режиме передачи ОС и ТМ;
• Питание от сети =48-60 В и/или =/~110-220;
• 2 блока питания в режиме разделения нагрузки и горячей замены;
• Полностью цифровая обработка сигналов;
• Гибкое конфигурирование и контроль состояния по WEB-интерфейсу, в т.ч. всеми терминалами доступным по сети и их удаленными полукомплектами;
• Запись событий в журнал с точностью 1 мс с синхронизацией от GPS, PTP или NTP-сервера, удаленной станции по ВЧ тракту. Раздача сигналов точного времени PTP-клиентам;
• Организация передачи данных ТМ по FSK модемам со скоростью 100-1200 бит/с, интерфейс RS-232С;
• Протоколы АСУ ТП – SNMP, МЭК-60870-5-104;
• Компактные размеры 19" 6U для дуплексного блока;
• Гарантийный срок - 3 года. При условии проведения пусконаладочных работ специалистами ООО «Промэнерго» - 5 лет;
• Срок службы аппаратуры – 20 лет;
• ЗАК №II3-74/25 до 28.08.2029 г.
Скачать карту заказа
Скачать краткие технические характеристики
ВЧПП "Линия-Р"
р.
р.
Приемопередатчик, предназначенный для передачи и приема сигналов РЗ по высокочастотному каналу связи, образованному проводами воздушных линий электропередачи с напряжением от 35 до 1150 кВ.
Скачать карту заказа
Скачать краткие технические характеристики
Скачать карту заказа
Скачать краткие технические характеристики
АКВЛ «Линия-ЛК»
р.
р.
Количество каналов
РЗА
Разработка и экспериментальная апробация технических решений по созданию высокочувствительных устройств защиты в виде универсального многофункционального локационного комплекса мониторинга воздушных линий электропередачи напряжением 35 – 750 кВ на переменном токе с определением места повреждения проводов и обнаружением гололеда на них в многоканальном варианте.
Положительным технико-экономическим эффектом при реализации системы локационного мониторинга ЛЭП путем внедрения его на подстанциях электрических сетей будут являться:
Положительным технико-экономическим эффектом при реализации системы локационного мониторинга ЛЭП путем внедрения его на подстанциях электрических сетей будут являться:
- сокращение перебоев в энергоснабжении за счет оперативного определения места и вида повреждения проводов ЛЭП;
- ресурсосбережение путем повышения надежности ЛЭП за счет предотвращения гололедных аварий;
- ресурсосбережение путем повышения срока службы проводов ЛЭП за счет предотвращения их пережога при плавке гололедных отложений; а также ресурсосбережение высоковольтных выключателей за счет предотвращения ложных срабатываний автомата повторного включения ЛЭП при их металлических коротких замыканиях;
- энергосбережение за счет предотвращения перестраховочных плавок гололедных отложений, так как плавка гололеда требует больших энергетических затрат.
Шкаф телекоммуникационный
р.
р.
Производитель
Сборно-разборные шкафы представляют собой универсальные конструктивы для монтажа телекоммуникационного и серверного оборудования.
Несмотря на простоту и невысокую стоимость, эти шкафы имеют в комплекте аксессуары для профессионального монтажа и возможности присущие дорогим моделям:
Предусмотрено посадочное место в потолке для вентиляторного модуля. На раме и всех съемных деталях имеются клеммы заземления.
Шкафы могут поставляются в разобранном виде в компактных плоских картонных коробках или фанерных ящиках, что позволяет экономить до 60% стоимости транспортировки.
ХАРАКТЕРИСТИКИ И КОМПЛЕКТАЦИЯ
Шкаф с передней дверью; 19' стойка
Сборка занимает не более 20 мин. (2 чел);
Гарантия 5 лет.
По желанию заказчика аппаратура может быть укомплектована сборными телекоммуникационными шкафами других производителей. Более экономичным вариантом размещения является ее монтаж в открытую монтажную стойку
Несмотря на простоту и невысокую стоимость, эти шкафы имеют в комплекте аксессуары для профессионального монтажа и возможности присущие дорогим моделям:
- регулируемые опоры;
- передняя дверь с замком с поворотной ручкой;
- задняя и боковые стенки легко съёмные, закрепляются замками;
Предусмотрено посадочное место в потолке для вентиляторного модуля. На раме и всех съемных деталях имеются клеммы заземления.
Шкафы могут поставляются в разобранном виде в компактных плоских картонных коробках или фанерных ящиках, что позволяет экономить до 60% стоимости транспортировки.
ХАРАКТЕРИСТИКИ И КОМПЛЕКТАЦИЯ
Шкаф с передней дверью; 19' стойка
- Основание (ШхГ) — 600х600 (600х800 мм, по заказу);
- Высота — 42U (16, 22, 32U по заказу);
- Две пары вертикальных 19'' направляющих;
- Комплект регулируемых опор;
- Кабель-вводы: выбивные в полу на задней панели — вверху и внизу;
- Покрытие — порошковая окраска с предварительным фосфатированием;
- Цвет — светло-серый RAL 7035, по заказу — любой цвет по выбору заказчика;
- Комплект перемычек заземления элементов конструктива;
Сборка занимает не более 20 мин. (2 чел);
Гарантия 5 лет.
По желанию заказчика аппаратура может быть укомплектована сборными телекоммуникационными шкафами других производителей. Более экономичным вариантом размещения является ее монтаж в открытую монтажную стойку
Конденсаторы связи
р.
р.
Напряжение
Конденсаторы серий СМ, СМА предназначены для обеспечения высокочастотной связи на частотах 24—1500 кГц в линиях электропередачи номинальным напряжением 35-750 кВ переменного тока частоты 50 и 60 Гц. Новые конденсаторы типа СМА в армированных фарфоровых покрышках за счет использования новых прогрессивных материалов и комплектующих (шероховатая пленка, экологически безопасная жидкость) имеют следующие преимущества по сравнению с аналогичными (СМ…):
- обеспечивают высокочастотную связь в расширенном диапазоне частот от 24 до 1500 кГц;
- увеличена длина пути утечки внешней изоляции конденсаторов;
- уменьшились массогабаритные параметры;
- имеют малые диэлектрические потери.
Фильтры присоединения
р.
р.
Ёмкость
Фильтр присоединения (ФП) предназначен для обеспечения (совместно с конденсатором связи) согласования сопротивлений при подключении аппаратуры высокочастотных каналов релейной защиты, противоаварийной автоматики и телефонной связи к фазе воздушных линий электропередачи (ВЛ) напряжением 6 — 1150 кВ и к грозозащитным тросам ВЛ.
Основные функции
В случае необходимости фильтры присоединения изготавливаются:
Таблицу с Техническими характеристиками фильтров присоединения смотрите в фото.
Основные функции
- обеспечение гальванической развязки между цепями ВЛ и входными цепями оборудования связи;
- согласование волнового сопротивления линейного тракта и волнового сопротивления коаксиального кабеля;
- заземление нижней обкладки конденсатора связи на промышленной частоте.
В случае необходимости фильтры присоединения изготавливаются:
- с возможностью поворота фазы на 180°;
- с двухполосной настройкой;
- для организации ВЧ канала по схеме фаза-фаза,ФП может быть изготовлен со встроенным дифференциальным трансформатором.
Таблицу с Техническими характеристиками фильтров присоединения смотрите в фото.
Разделительные фильтры
р.
р.
Разъединительный фильтр
Разделительный фильтр (РФ) предназначен для защиты приемника аппаратуры противоаварийной автоматики (либо аппаратуры защит) от прямого воздействия мощного сигнала передатчика аппаратуры связи, в случае их подключения в один высокочастотный тракт с использованием одного фильтра присоединения.
Разделительные фильтры должны включаться:
Номинальное значение основных технических характеристик указаны для номинальных климатических условий по ГОСТ 15150–69:
• уменьшены габаритно-массовые характеристики;
• усилена пылевлагозащита;
• два типа подключения радиочастотного кабеля: через клеммную колодку (исполнение 1); через высокочастотный разъем СР-75 (исполнение 2, ).
Таблицу с Техническими характеристиками разделительных фильтров смотрите в фото
Разделительные фильтры должны включаться:
- в тракт каждого канала при параллельном подключении аппаратуры специализированных каналов ВЧ-защиты и специализированных каналов РЗ и ПА;
- в тракт аппаратуры связи при параллельном подключении аппаратуры специализированных каналов ВЧ-защиты или специализированных каналов РЗ и ПА.
Номинальное значение основных технических характеристик указаны для номинальных климатических условий по ГОСТ 15150–69:
- температура от 1 до 45 °С;
- относительная влажность воздуха от 45 до 80 %;
- атмосферное давление от 8,4×104 Па до 10,7×104 Па (от 630 до 800 мм рт.ст.)
• уменьшены габаритно-массовые характеристики;
• усилена пылевлагозащита;
• два типа подключения радиочастотного кабеля: через клеммную колодку (исполнение 1); через высокочастотный разъем СР-75 (исполнение 2, ).
Таблицу с Техническими характеристиками разделительных фильтров смотрите в фото
Заградители высокочастотные серии ВЗ
р.
р.
Номинальный длительный ток
Номинальная индуктивность
Высокочастотные заградители серии ВЗ предназначены для ослабления шунтирующего действия оборудования, шин подстанций и ответвлений от ВЛ на сигналы противоаварийной автоматики, релейной защиты, телефонной связи и телемеханики, передаваемые по фазным проводам высоковольтных 6 — 1150 кВ линий электропередачи.
ВЧ-заградители представляют собой заграждающие фильтры, которые включаются в рассечку фазного провода, и могут быть настроены на определенные полосы заграждения из диапазона 16 — 1000 кГц.
В случае организации каналов ВЧ связи по изолированным грозозащитным тросам ВЧ-заградители служат для заземления тросов по промышленной частоте в местах присоединения.
Основные составляющие конструкции высокочастотного
заградителя:
Реактор
Конструктивно реактор заградителя представляет собой катушку индуктивности (однослойную или многослойную), изготовленную из провода (как правило, алюминиевого или медного), размещенного на каркасе (реечный, цилиндрический и др.) из материала с высокими электроизоляционными свойствами.
Реактор ВЗ имеет защитное (как правило, многослойное) покрытие, в т. ч. для предохранения от межслоевого и межвиткового шунтирования при обледенении, активных (особенно загрязненных) атмосферных осадках, несанкционированном попадании металлических предметов на проводящие поверхности катушки реактора.
Элемент настройки
Элемент настройки (ЭН) предназначен для обеспечения, совместно с реактором, необходимого сопротивления заграждения в заданной полосе частот.
Конфигурации элементов настройки:
· для обеспечения заграждения двух, трех полос частот;
· универсальные, для различных классов высокочастотных заградителей;
· перестраиваемые, с возможностью изменения диапазонов частот заграждения;
· универсальные и перестраиваемые, комбинированное изделие;
· для высокочастотных заградителей всех, эксплуатируемых в настоящий момент в России, типов и производителей.
ДРУГИЕ ВИДЫ ЗАГРАДИТЕЛЕЙ
Инновационный заградитель
При разработке и производстве заградителей серии новой серии реализованы инновационные конструкторские и технологические идеи.
ВЧ-заградители представляют собой заграждающие фильтры, которые включаются в рассечку фазного провода, и могут быть настроены на определенные полосы заграждения из диапазона 16 — 1000 кГц.
В случае организации каналов ВЧ связи по изолированным грозозащитным тросам ВЧ-заградители служат для заземления тросов по промышленной частоте в местах присоединения.
Основные составляющие конструкции высокочастотного
заградителя:
- реактор заградителя (РЗ) — катушка индуктивности, предназначенная для пропускания тока промышленной частоты, протекающего по проводу линии, в которой включен ВЗ;
- защитное устройство (ЗУ), предназначенное для защиты реактора и элемента настройки от перенапряжений (атмосферных и коммутационных), возникающих на линии и распределительных устройствах подстанций;
- элемент настройки (ЭН), предназначенный для получения (совместно с реактором) необходимого сопротивления заграждения в заданной полосе частот. В ряде случаев, в зависимости от требований к высокочастотным параметрам ВЗ, ЭН может отсутствовать.
Реактор
Конструктивно реактор заградителя представляет собой катушку индуктивности (однослойную или многослойную), изготовленную из провода (как правило, алюминиевого или медного), размещенного на каркасе (реечный, цилиндрический и др.) из материала с высокими электроизоляционными свойствами.
Реактор ВЗ имеет защитное (как правило, многослойное) покрытие, в т. ч. для предохранения от межслоевого и межвиткового шунтирования при обледенении, активных (особенно загрязненных) атмосферных осадках, несанкционированном попадании металлических предметов на проводящие поверхности катушки реактора.
Элемент настройки
Элемент настройки (ЭН) предназначен для обеспечения, совместно с реактором, необходимого сопротивления заграждения в заданной полосе частот.
Конфигурации элементов настройки:
· для обеспечения заграждения двух, трех полос частот;
· универсальные, для различных классов высокочастотных заградителей;
· перестраиваемые, с возможностью изменения диапазонов частот заграждения;
· универсальные и перестраиваемые, комбинированное изделие;
· для высокочастотных заградителей всех, эксплуатируемых в настоящий момент в России, типов и производителей.
ДРУГИЕ ВИДЫ ЗАГРАДИТЕЛЕЙ
Инновационный заградитель
При разработке и производстве заградителей серии новой серии реализованы инновационные конструкторские и технологические идеи.
- уменьшены потери и улучшены частотные характеристики за счет почти полного исключения использования болтовых соединений в конструкции,
- исключены операции, связанные с производством «гребнеобразной» рейки (механическая обработка армированных пластиков сводится только к резке)
- используется провод прямоугольного сечения,
- в конструкции широко используются элементы, выполненные из стеклопластика с улучшенными механическими характеристиками и нагревостойкостью изоляции класса «Н».
- корпус — из полимера с высокими электроизоляционными и механическими свойствами в расширенном температурном диапазоне (до 100 °C), стойкого к воздействию прямого солнечного излучения,
- используются схемно-конструкторские решения, которые обеспечивают стойкость к воздействию коммутационных перенапряжений в течение всего срока службы инновационного заградителя серии ВЗ.
- Конструкция обеспечивает полную изоляцию витков реактора. Изолирующие слои стеклопластика с классом нагревостойкости «Н», составляющие межвитковую и наружную изоляцию формируют несущую конструкцию реактора ВЗ и определают его механическую прочность. Благодаря тому, что все пространство между витками заполнено диэлектриком обеспечивается чрезвычайно высокая устойчивость к токам короткого замыкания.
- Преимущества
- повышенная надежность ВЗ;
- эксплуатация в самых сложных условиях окружающей среды: в тропическом климате, высокогорье (свыше 2000 м над уровнем моря), при воздействии морского тумана, в зоне техногенных загрязнений;
- улучшенные габаритно-массовые характеристики, что позволяет снизить нагрузку на опорные конструкции (в 1,5 раза) и ветровую нагрузку (в 1,5 – 2 раза).
Шкаф отбора напряжения (ШОН)
р.
р.
Наименование
Шкаф отбора напряжений (ШОН) предназначен для формирования контрольных напряжений управления, измерений, защит линии электропередачи, к которой он подключен, посредством конденсатора связи на электрических подстанциях переменного тока с номинальной частотой 50 Гц и номинальным напряжением 110 кВ и 220 кВ.
Фильтр-ШОН
Изделие состоит из фильтра присоединения, предназначенного для подключения аппаратуры высокочастотных каналов релейной защиты, противоаварийной автоматики и телефонной связи посредством конденсатора связи к фазе воздушных линий электропередачи напряжением до 750 кВ, и шкафа отбора напряжения, предназначенного для формирования контрольных напряжений управления, измерений, защит линии электропередачи.
Преимущества
• сокращение затрат на приобретение оборудования и его монтаж;
• не требуется дополнительных соединительных шин между фильтром присоединения и шкафом отбора напряжения;
• не требуется выполнения каких-либо переключений: Фильтр-ШОН одновременно выполняет функции фильтра присоединения и шкафа отбора напряжения;
• встроенный линейный разъединитель (заземлитель).
Техническое описание и характеристики фильтра присоединения и шкафа отбора напряжения приведены в соответствующих разделах.
Фильтр-ШОН
Изделие состоит из фильтра присоединения, предназначенного для подключения аппаратуры высокочастотных каналов релейной защиты, противоаварийной автоматики и телефонной связи посредством конденсатора связи к фазе воздушных линий электропередачи напряжением до 750 кВ, и шкафа отбора напряжения, предназначенного для формирования контрольных напряжений управления, измерений, защит линии электропередачи.
Преимущества
• сокращение затрат на приобретение оборудования и его монтаж;
• не требуется дополнительных соединительных шин между фильтром присоединения и шкафом отбора напряжения;
• не требуется выполнения каких-либо переключений: Фильтр-ШОН одновременно выполняет функции фильтра присоединения и шкафа отбора напряжения;
• встроенный линейный разъединитель (заземлитель).
Техническое описание и характеристики фильтра присоединения и шкафа отбора напряжения приведены в соответствующих разделах.
Анализаторы и модемы AnCom
р.
р.
Модель
Анализатор AnCom A-7/307 ориентирован на измерения ВЧ-связи ЛЭП и PLC (отрасль «Электроэнергетика») и является актуальным анализатором в линейке AnCom A-7.
AnCom A-7/307 входит в состав ВЧ лаборатории* и предназначен в соответствии с:
- ВЧ трактов (в том числе составных) - без вывода из эксплуатации, с частичным или полным выводом элементов тракта из эксплуатации, при различных схемах организации тракта (фаза-земля, фаза-фаза, грозозащитные тросы, расщепленная фаза);
- Оборудования присоединения и кабелей связи: высокочастотных заградителей (ВЧЗ) с элементами настройки, фильтров присоединения (ФП), разделительных фильтров (РФ), ВЧ-кабелей связи (коаксиальных и симметричных), емкостных и индуктивных устройств присоединения к распределительным сетям 6-10 кВ;
- Оборудования цифровой и аналоговой ВЧ-связи (включая ВЧ посты РЗ и ПА) и модемов для распределительных сетей 6-10 кВ;
- Аналоговых каналов, в том числе тональной частоты (ТЧ), образованных оборудованием ВЧ-связи.
*ВЧ лаборатория – автономный измерительный комплекс для проверки аппаратуры ВЧ связи.
Состав комплекса: AnCom A-7/307, AnCom A11/G, AnCom ИЗШ-75.
ИЛИ
Состав комплекса: AnCom TDA-9, AnCom AT-9, AnCom E-9, AnCom РЗА-Тест/GOOSE.
Достоинства анализатора ВЧ-связи и PLC AnCom A-7/307
AnCom A-7/307 входит в состав ВЧ лаборатории* и предназначен в соответствии с:
- СТО 56947007- 33.040.20.141-2012 «Правила технического обслуживания устройств релейной защиты, автоматики, дистанционного управления и сигнализации»;
- СТО 56947007 33.060.40.134-2012 «Типовые технические решения по системам ВЧ связи»;
- СТО 56947007 33.060.40.177-2014 «Технологическая связь. Типовые технические требования к аппаратуре высокочастотной связи по линиям электропередачи»;
- СТО 56947007 33.060.40.178-2014 «Технологическая связь. Руководство по эксплуатации каналов высокочастотной связи по линиям электропередачи 35-750 кВ».
- ВЧ трактов (в том числе составных) - без вывода из эксплуатации, с частичным или полным выводом элементов тракта из эксплуатации, при различных схемах организации тракта (фаза-земля, фаза-фаза, грозозащитные тросы, расщепленная фаза);
- Оборудования присоединения и кабелей связи: высокочастотных заградителей (ВЧЗ) с элементами настройки, фильтров присоединения (ФП), разделительных фильтров (РФ), ВЧ-кабелей связи (коаксиальных и симметричных), емкостных и индуктивных устройств присоединения к распределительным сетям 6-10 кВ;
- Оборудования цифровой и аналоговой ВЧ-связи (включая ВЧ посты РЗ и ПА) и модемов для распределительных сетей 6-10 кВ;
- Аналоговых каналов, в том числе тональной частоты (ТЧ), образованных оборудованием ВЧ-связи.
*ВЧ лаборатория – автономный измерительный комплекс для проверки аппаратуры ВЧ связи.
Состав комплекса: AnCom A-7/307, AnCom A11/G, AnCom ИЗШ-75.
ИЛИ
Состав комплекса: AnCom TDA-9, AnCom AT-9, AnCom E-9, AnCom РЗА-Тест/GOOSE.
Достоинства анализатора ВЧ-связи и PLC AnCom A-7/307
- Анализатор AnCom A-7/307 соответствует стандарту ОАО «ФСК ЕЭС»: СTO 56947007-33.060.40.177 и 178 «Технологическая связь...» (2014) в части требований к: Генератору синусоидальных сигналов, Избирательному измерителю уровня, Анализатору спектра, Делителю напряжения, Измерителю затухания несогласованности, Мосту полных сопротивлений (проводимостей), Цифровому осциллографу, Частотомеру.
- Блок коммутации, блок питания, измерительный мост, аккумулятор большой емкости и адаптер синхронизации интегрированы в состав анализатора;
- Управление анализатором посредством нетбука (входит в комплект поставки);
- Максимальный уровень выходного сигнала +22 дБм (на 75 Ом) при максимальном уровне гармонической помехи до +35 дБм;
- Автоматическое управление коммутацией при выборе в программе соответствующего режима работы;
- Измерение импеданса ВЧ-тракта и ВЧ-оборудования на всех видах ЛЭП;
- Синхронизация измерений ВЧ-сигнала (осциллограмма, спектр, уровень сигнала, характеристики сигнала) с сигналами РЗ и ПА;
- Измерение длительности и периода следования импульсов синхронизации;
- 2- и 4-проводное подключение;
- Ручной и автоматический (по сценарию) режим;
- Неограниченные возможности создания измерительных решений (фильтры, маски, конфигурации, сценарии);
- Подсистемы нормирования, протоколирования и представления результатов;
- Пакетный режим - управление анализатором средствами программного обеспечения пользователя;
- Метрологические и пользовательские характеристики позволяют использовать анализатор вместо приборов ET-100, ET-90, ET-70;
- Интеллектуальная система контроля и управления системой питания и заряда аккумуляторов;
- Скорость обмена данными между анализатором и нетбуком увеличена до 921600 бит/с;
- Контроль температуры и автоматическое отключение при перегреве согласующих резисторов (75 Ом) генератора и измерителя;
- Удаленное управление анализатором по локальной сети, либо сети Internet;
- Удаленное обновление программного обеспечения через сайт www.analytic.ru.
- Анализатор AnCom A-7 /307 оснащен режимом СуперСел , что существенно повышает эффективность проведения измерений:
- сокращение номенклатуры измерительных средств, путем отказа от специализированных селективных вольтметров и анализаторов спектра (спектральное разрешение в режиме «СуперСел» – до 1 Гц в диапазоне до 1024 кГц);
- проведение измерений без влияния на действующие каналы;
- уменьшение времени измерений (20 с при измерении импеданса в диапазоне 1 МГц и анализа рабочего затухания в ТЧ диапазоне) и повышение надежности синхронизации измерений;
- проведение измерений в условиях высокого уровня помех;
- расширение диапазона и снижение погрешности измерения импеданса и затухания несогласованности.
Агрегаты и системы бесперебойного питания
р.
р.
Источники, агрегаты, системы бесперебойного питания, инверторы, аккумуляторы и сопутствующее оборудование производства Socomec Sicon, APC, Meta System, Alpha Technologies, Power Ware, Elteco, Fiamm и других производителей.
Агрегаты бесперебойного питания с питанием от сети 220В типа А серии АБП-ООЕТ, АБП-ООПТ поставляются как без аккумуляторов, так и в комплекте с аккумуляторами и встроенным зарядным устройством и предназначены для питания компьютерных сетей, средств связи, систем телекоммуникаций и других ответственных потребителей переменного тока с Uвых = ~ 220В, Uвх = от 24 до 220В, Р = от 210 до 400Вт.
Стационарные необслуживаемые герметизированные свинцово-кислотные аккумуляторы фирмы «Sonnenschein» (Германия) серии А400, А500, А600, А700 — предназначены для эксплуатации в закрытых отапливаемых помещениях с естественной вентиляцией, в то числе в помещениях с технологическим оборудованием и обслуживающим персоналом. Номинальная емкость от 20 до 3000 Ач, номинальное напряжение от 2 до 12 В, срок службы от 6 до 15 лет. Отвечают требованиям взрыво- и пожаробезопасности и не требуют принудительной вентиляции. Не требуют доливки дистиллированной воды и электролита в процессе эксплуатации.
Комплектные аккумуляторные установки с питанием от трехфазной и однофазной сети серии: КАУ-65, КАУ-180, КАУ-360, КАУ-600, КАУ-1000, КАУ-2000 с различными вариантами комплектации аккумуляторными батареями емкостью от 65 до 1000 Ач, с обеспечением Uвых = от 24 до 230В и Iвых = от 16 до 300А и временем разряда до 8 часов. КАУ обеспечивает высокую точность стабилизации выходного напряжения и имеет автоматическую температурную коррекцию, исключает выброс аэрозолей из аккумуляторных батарей и позволяет размещать в одном помещении с электронным оборудованием.
Агрегаты и системы бесперебойного питания трехфазные тиристорные серий АБП-0, АБП-1, АБП-2, АБП-3, и СБП-1, СБП-2, СБП-3 — предназначены для питания электроэнергией высокого качества ответственных потребителей: средств связи, систем телекоммуникаций, вычислительной техники, АСУ ТП; обеспечивают защиту потребителей от всплесков и провалов напряжения с Uвых = ~ 400В, Р = 12,8 и 25,6 кВт.
Выпрямители для гальваники и электролиза со стабилизацией выходного тока/напряжения серии ВГ-ТПЕ, ВГ-ТПВ предназначены для питания технологическим током гальванических ванн, станков электрообработки металлов, а также других электрических устройств, электролизных установок ТЭЦ.
Выпрямители зарядные для зарядки аккумуляторных батарей серии ВАЗП с Uвх = ~ 380В, Uвых = 380/260В, Iвых = 40/800А.
Стабилизаторы напряжения однофазные для питания от сети переменного тока компьютеров, средств связи, и сигнализации, бытовой аппаратуры серии СН-ООЕ-20 с Uвх = 160-270В, Uвых = 220В ± 7% , Iвых = 8-20А и быстродействием 30мс.
Агрегаты бесперебойного питания с питанием от сети 220В типа А серии АБП-ООЕТ, АБП-ООПТ поставляются как без аккумуляторов, так и в комплекте с аккумуляторами и встроенным зарядным устройством и предназначены для питания компьютерных сетей, средств связи, систем телекоммуникаций и других ответственных потребителей переменного тока с Uвых = ~ 220В, Uвх = от 24 до 220В, Р = от 210 до 400Вт.
Стационарные необслуживаемые герметизированные свинцово-кислотные аккумуляторы фирмы «Sonnenschein» (Германия) серии А400, А500, А600, А700 — предназначены для эксплуатации в закрытых отапливаемых помещениях с естественной вентиляцией, в то числе в помещениях с технологическим оборудованием и обслуживающим персоналом. Номинальная емкость от 20 до 3000 Ач, номинальное напряжение от 2 до 12 В, срок службы от 6 до 15 лет. Отвечают требованиям взрыво- и пожаробезопасности и не требуют принудительной вентиляции. Не требуют доливки дистиллированной воды и электролита в процессе эксплуатации.
Комплектные аккумуляторные установки с питанием от трехфазной и однофазной сети серии: КАУ-65, КАУ-180, КАУ-360, КАУ-600, КАУ-1000, КАУ-2000 с различными вариантами комплектации аккумуляторными батареями емкостью от 65 до 1000 Ач, с обеспечением Uвых = от 24 до 230В и Iвых = от 16 до 300А и временем разряда до 8 часов. КАУ обеспечивает высокую точность стабилизации выходного напряжения и имеет автоматическую температурную коррекцию, исключает выброс аэрозолей из аккумуляторных батарей и позволяет размещать в одном помещении с электронным оборудованием.
Агрегаты и системы бесперебойного питания трехфазные тиристорные серий АБП-0, АБП-1, АБП-2, АБП-3, и СБП-1, СБП-2, СБП-3 — предназначены для питания электроэнергией высокого качества ответственных потребителей: средств связи, систем телекоммуникаций, вычислительной техники, АСУ ТП; обеспечивают защиту потребителей от всплесков и провалов напряжения с Uвых = ~ 400В, Р = 12,8 и 25,6 кВт.
Выпрямители для гальваники и электролиза со стабилизацией выходного тока/напряжения серии ВГ-ТПЕ, ВГ-ТПВ предназначены для питания технологическим током гальванических ванн, станков электрообработки металлов, а также других электрических устройств, электролизных установок ТЭЦ.
Выпрямители зарядные для зарядки аккумуляторных батарей серии ВАЗП с Uвх = ~ 380В, Uвых = 380/260В, Iвых = 40/800А.
Стабилизаторы напряжения однофазные для питания от сети переменного тока компьютеров, средств связи, и сигнализации, бытовой аппаратуры серии СН-ООЕ-20 с Uвх = 160-270В, Uвых = 220В ± 7% , Iвых = 8-20А и быстродействием 30мс.
Концентраторы, коммутаторы, шлюзы, трансляторы
р.
р.
Выберите оборудование
Цифровой диспетчерский концентратор Триком КД с функциями АТС (66 линий max) имеет:
Цифровой диспетчерский концентратор Триком КД-1U с функциями АТС. Функционально полностью аналогичен предыдущей модели. Отличается дизайном и линейной емкостью. Выполнен в корпусе 19» / 1U. Имеет максимально 16 линий (4 модуля по 4 линии) + до 2-х портов Е1. Ориентирован на малые объекты: подстанции, РЭС.
Коммутатор Е1 КД-КП предназначен для слияния/разделения потоков Е1 и конвертирования систем сигнализации. Количество портов Е1 от 2 до 15. Типы сигнализаций: EDSS1 (PRI), 2ВСК (CAS), 1ВСК (E&M), внутренняя линия расширения ТРИКОМ КД (аналог QSIG). Питание от сети ~220В или =(44—72) В. Корпус 19»/1U.
Система селекторной связи Триком ССС построена на базе технологи VoIP и состоит из центрального сервера, абонентских устройств и шлюзов. Все части системы объединяются IP сетью передачи данных. В качестве абонентских устройств применяются пульты ТРИКОМ ПД-24IP или стандартные SIP телефоны. В качестве многофункциональных шлюзов для сопряжения с другими телефонными сетями (в том числе системами АДАСЭ) применяются ТРИКОМ КД/КД-1U шлюзы серии ТРИКОМ GIP, ТРИКОМ АСТРА. Система быстро развертывается, не имеет жестких ограничений по емкости, может работать на арендованных каналах малой пропускной способности ‑ N x 64 кбит/с.
Шлюз ТРИКОМ АСТРА предназначен для подключения АТС VoIP (Asterisk) к телефонной сети потоком Е1 (до 2-х потоков с любой сигнализацией).
Шлюз ТРИКОМ GIP конвертирует один или два потока Е1 (PRI, CAS) в протокол SIP.
Шлюз ТРИКОМ GIP-ТЧ предназначен для передачи каналов ТЧ через сети TCP/IP. Имеет до двух портовканалов ТЧ на один порт Ethernet 10/100M.
АБОНЕНТСКИЙ ОДИНОЧНЫЙ ТРАНСЛЯТОР "ТРИКОМ АОТ12"
Транслятор дальнего набора номера для организации связи между абонентским комплектом АТС и телефонным аппаратом через канал ТЧ. Сигнализация двухчастотная 1200+1600 Гц с поддержкой АДАСЭ, тестирование канала, работа аппарата либо в автоматической связи, либо как диспетчер. Один абонентский полукомплект в отдельном пластмассовом корпусе. Работает в паре со станционным полукомплектом «ТРИКОМ СТ12» или другой аппаратурой с протоколом АДАСЭ.
АБОНЕНТСКИЙ ОДИНОЧНЫЙ ТРАНСЛЯТОР "ТРИКОМ АОТ12-ДК"
Транслятор дальнего набора номера аналогичный АОТ12, но с дополнительным диспетчерским комплектом. Обеспечивает автоматическую связь по абонентской линии и диспетчерскую связь с ДК комплекта с принудительным занятием и освобождением занятого канала. Заменяет одиночные комплекты АДАСЭ.
КОНЦЕНТРАТОР ДЛЯ ЭНЕРГОСИСТЕМ "ТРИКОМ К4-Э" (ПОДСТАНЦИЯ)
Концентратор для использования одного канала ТЧ с сигнализацией 1200+1600Гц для 4-х абонентов и внутренней связи этих 4-х абонентов между собой. Один из них (диспетчер) имеет приоритет в использовании канала. Имеет встроенные функции АДАСЭ. Сопрягается с аппаратурой АДАСЭ на другом конце канала.
ДК ФИЛЬТР ТРИКОМ LRA НА 4 ИЛИ 2 КАНАЛА ТЧ
ДК фильтры для частотного уплотнения стандартного канала ТЧ (300 — 3400 Гц) для работы модема телемеханики. Нижняя полоса частот от 300 до 2200 Гц предназначена для передачи голосовой информации (телефонная связь), а верхняя полоса частот от 2600 до 3400 Гц предназначена для передачи данных (модемы телемеханики). Частота раздела фильтров 2400 Гц. Область применения ТРИКОМ ДКФ: На ведомственных сетях связи электроэнергетики. Может работать на линиях дальней связи через каналы ТЧ с сигнализацией 2vf (1200+1600Гц).
- цифровые пульты оперативной связи с кнопочными консолями и громкоговорящей связью на основе цифровой обработки сигналов
- линии FXO и FXS с функцией caller ID
- четырехпроводные линии 1vf, МБ, АДАСЭ
- до 2-х потоков Е1 (2ВСК (CAS) или 1ВСК (E&M), или PRI)
- встроенные шлюзы VoIP
- встроенная система записи разговоров на SD карту
- передача данных Ethernet через E1 или RS-232 через Е1, совместим с Alcatel MS36xx и «Cisco».
Цифровой диспетчерский концентратор Триком КД-1U с функциями АТС. Функционально полностью аналогичен предыдущей модели. Отличается дизайном и линейной емкостью. Выполнен в корпусе 19» / 1U. Имеет максимально 16 линий (4 модуля по 4 линии) + до 2-х портов Е1. Ориентирован на малые объекты: подстанции, РЭС.
Коммутатор Е1 КД-КП предназначен для слияния/разделения потоков Е1 и конвертирования систем сигнализации. Количество портов Е1 от 2 до 15. Типы сигнализаций: EDSS1 (PRI), 2ВСК (CAS), 1ВСК (E&M), внутренняя линия расширения ТРИКОМ КД (аналог QSIG). Питание от сети ~220В или =(44—72) В. Корпус 19»/1U.
Система селекторной связи Триком ССС построена на базе технологи VoIP и состоит из центрального сервера, абонентских устройств и шлюзов. Все части системы объединяются IP сетью передачи данных. В качестве абонентских устройств применяются пульты ТРИКОМ ПД-24IP или стандартные SIP телефоны. В качестве многофункциональных шлюзов для сопряжения с другими телефонными сетями (в том числе системами АДАСЭ) применяются ТРИКОМ КД/КД-1U шлюзы серии ТРИКОМ GIP, ТРИКОМ АСТРА. Система быстро развертывается, не имеет жестких ограничений по емкости, может работать на арендованных каналах малой пропускной способности ‑ N x 64 кбит/с.
Шлюз ТРИКОМ АСТРА предназначен для подключения АТС VoIP (Asterisk) к телефонной сети потоком Е1 (до 2-х потоков с любой сигнализацией).
Шлюз ТРИКОМ GIP конвертирует один или два потока Е1 (PRI, CAS) в протокол SIP.
Шлюз ТРИКОМ GIP-ТЧ предназначен для передачи каналов ТЧ через сети TCP/IP. Имеет до двух портовканалов ТЧ на один порт Ethernet 10/100M.
АБОНЕНТСКИЙ ОДИНОЧНЫЙ ТРАНСЛЯТОР "ТРИКОМ АОТ12"
Транслятор дальнего набора номера для организации связи между абонентским комплектом АТС и телефонным аппаратом через канал ТЧ. Сигнализация двухчастотная 1200+1600 Гц с поддержкой АДАСЭ, тестирование канала, работа аппарата либо в автоматической связи, либо как диспетчер. Один абонентский полукомплект в отдельном пластмассовом корпусе. Работает в паре со станционным полукомплектом «ТРИКОМ СТ12» или другой аппаратурой с протоколом АДАСЭ.
АБОНЕНТСКИЙ ОДИНОЧНЫЙ ТРАНСЛЯТОР "ТРИКОМ АОТ12-ДК"
Транслятор дальнего набора номера аналогичный АОТ12, но с дополнительным диспетчерским комплектом. Обеспечивает автоматическую связь по абонентской линии и диспетчерскую связь с ДК комплекта с принудительным занятием и освобождением занятого канала. Заменяет одиночные комплекты АДАСЭ.
КОНЦЕНТРАТОР ДЛЯ ЭНЕРГОСИСТЕМ "ТРИКОМ К4-Э" (ПОДСТАНЦИЯ)
Концентратор для использования одного канала ТЧ с сигнализацией 1200+1600Гц для 4-х абонентов и внутренней связи этих 4-х абонентов между собой. Один из них (диспетчер) имеет приоритет в использовании канала. Имеет встроенные функции АДАСЭ. Сопрягается с аппаратурой АДАСЭ на другом конце канала.
ДК ФИЛЬТР ТРИКОМ LRA НА 4 ИЛИ 2 КАНАЛА ТЧ
ДК фильтры для частотного уплотнения стандартного канала ТЧ (300 — 3400 Гц) для работы модема телемеханики. Нижняя полоса частот от 300 до 2200 Гц предназначена для передачи голосовой информации (телефонная связь), а верхняя полоса частот от 2600 до 3400 Гц предназначена для передачи данных (модемы телемеханики). Частота раздела фильтров 2400 Гц. Область применения ТРИКОМ ДКФ: На ведомственных сетях связи электроэнергетики. Может работать на линиях дальней связи через каналы ТЧ с сигнализацией 2vf (1200+1600Гц).
Устройства VoIP
р.
р.
ПУЛЬТ ОПЕРАТИВНОЙ СВЯЗИ ТРИКОМ ПД IP
Пульт оперативной связи ТРИКОМ ПД IP предназначен для использования в сетях TCP/IP в качестве телефонного абонентского терминала. Поддерживается протокол SIP инициирования сеанса связи. Физический интерфейс Fast Ethernet (100M).
СИСТЕМА РЕГИСТРАЦИИ РАЗГОВОРОВ ТРИКОМ МФ
Для записи разговоров используется сервер на базе ПК (внешняя система) и ОС Linux с оригинальным ПО. Подключение сервера к диспетчерским концентраторам ТРИКОМ КД/КД-1U производится через порт Ethernet по технологии TDMoE. Управление Системой производится с любого ПК через WEB интерфейс. Сервер позволяет записывать до 30 разговоров одновременно. В составе ТРИКОМ КД может быть установлен ТЭЗ КЗР (встроенная система записи), который обеспечивает автономную запись до 6-и разговоров одновременно с общим временем записи до 520 часов (циклический буфер на SD-card).
Пульт оперативной связи ТРИКОМ ПД IP предназначен для использования в сетях TCP/IP в качестве телефонного абонентского терминала. Поддерживается протокол SIP инициирования сеанса связи. Физический интерфейс Fast Ethernet (100M).
СИСТЕМА РЕГИСТРАЦИИ РАЗГОВОРОВ ТРИКОМ МФ
Для записи разговоров используется сервер на базе ПК (внешняя система) и ОС Linux с оригинальным ПО. Подключение сервера к диспетчерским концентраторам ТРИКОМ КД/КД-1U производится через порт Ethernet по технологии TDMoE. Управление Системой производится с любого ПК через WEB интерфейс. Сервер позволяет записывать до 30 разговоров одновременно. В составе ТРИКОМ КД может быть установлен ТЭЗ КЗР (встроенная система записи), который обеспечивает автономную запись до 6-и разговоров одновременно с общим временем записи до 520 часов (циклический буфер на SD-card).
Вернуться в каталог
АКСТ РЗПА «Линия-Ц»
р.
р.
Количество каналов
Диапазон частот
Аппаратура с цифровой обработкой сигнала АКСТ «ЛИНИЯ-Ц» предназначена для организации высокочастотных каналов ТФ, ТМ, ПД, РЗ и ПА по высоковольтным ЛЭП 35...1150 кВ в информационных структурах АСКУЭ, диспетчерского и технологического управления энергосистемами и энергообъектами.
Скачать карту заказа
Скачать карту заказа
АКСТ РЗПА «Линия-Ц» - УПАСК
р.
р.
Количество каналов
Диапазон частот
Устройство передачи дискретных сигналов команд РЗ и ПА.
Аппаратура в комплектации УПАСК предназначена для организации ВЧ канала РЗПА и передачи каналов ТМ по ЛЭП 35-1150 кВ и/или выделенному оптическому кабелю. В данной комплектации оптимизировано аппаратное исполнение устройства, что существенно повлияло на снижение стоимости приемопередатчика.
Отличительные особенности:
• Дуплексный или симплексный канал приема/передачи 8/24/48 команд в полосе 2/4/ 8 кГц;
• Исполнение: приемопередатчик, передатчик, приемник, ВЧ канал, ВОЛС;
• Передача по ВЧ одночастотным кодом;
• Дифференциация типов команд – РЗ-1(ВЧБ)/РЗ-2/РЗ-3/РЗ-4/ПА - задается программно;
• Номинальное время прохождения команд – не более 13/18/18/23/23 мс;
• Трех- и четырехконцевые схемы передачи команд (Tx/Rx1/Rx2/Rx3);
• Транзит команд по оптическому стыку или «релейным» способом;
• Передача любой команды в следящем режиме;
• Сигнализация снижения уровня приема ОС, снижения ОСШ;
• SFP модуль соответствующий типу и длине ОК;
• Усилитель мощности 80 Вт с резервирования из двух блоков по 40 Вт;
• Уровень передачи команд в полосе до 300/700/1000 кГц – 49/46/45 дБм;
• Низкое энергопотребление – до 120 Вт в режиме передачи команды, до 60 Вт в режиме передачи ОС и ТМ;
• Питание от сети =48-60 В и/или =/~110-220;
• 2 блока питания в режиме разделения нагрузки и горячей замены;
• Полностью цифровая обработка сигналов;
• Гибкое конфигурирование и контроль состояния по WEB-интерфейсу, в т.ч. всеми терминалами доступным по сети и их удаленными полукомплектами;
• Запись событий в журнал с точностью 1 мс с синхронизацией от GPS, PTP или NTP-сервера, удаленной станции по ВЧ тракту. Раздача сигналов точного времени PTP-клиентам;
• Организация передачи данных ТМ по FSK модемам со скоростью 100-1200 бит/с, интерфейс RS-232С;
• Протоколы АСУ ТП – SNMP, МЭК-60870-5-104;
• Компактные размеры 19" 6U для дуплексного блока;
• Гарантийный срок - 3 года. При условии проведения пусконаладочных работ специалистами ООО «Промэнерго» - 5 лет;
• Срок службы аппаратуры – 20 лет;
• ЗАК №II3-59/17
Аппаратура АКСТ РЗПА «Линия-Ц» может поставляться в составе шкафа РЗПА с релейными панелями ввода/вывода команд. Одновременно могут быть поставлены аппаратура ВЧ связи, ВЧ посты РЗА, оборудование ВЧ обработки и присоединения, измерительное и другое сопутствующее оборудование.
Аппаратура в комплектации УПАСК предназначена для организации ВЧ канала РЗПА и передачи каналов ТМ по ЛЭП 35-1150 кВ и/или выделенному оптическому кабелю. В данной комплектации оптимизировано аппаратное исполнение устройства, что существенно повлияло на снижение стоимости приемопередатчика.
Отличительные особенности:
• Дуплексный или симплексный канал приема/передачи 8/24/48 команд в полосе 2/4/ 8 кГц;
• Исполнение: приемопередатчик, передатчик, приемник, ВЧ канал, ВОЛС;
• Передача по ВЧ одночастотным кодом;
• Дифференциация типов команд – РЗ-1(ВЧБ)/РЗ-2/РЗ-3/РЗ-4/ПА - задается программно;
• Номинальное время прохождения команд – не более 13/18/18/23/23 мс;
• Трех- и четырехконцевые схемы передачи команд (Tx/Rx1/Rx2/Rx3);
• Транзит команд по оптическому стыку или «релейным» способом;
• Передача любой команды в следящем режиме;
• Сигнализация снижения уровня приема ОС, снижения ОСШ;
• SFP модуль соответствующий типу и длине ОК;
• Усилитель мощности 80 Вт с резервирования из двух блоков по 40 Вт;
• Уровень передачи команд в полосе до 300/700/1000 кГц – 49/46/45 дБм;
• Низкое энергопотребление – до 120 Вт в режиме передачи команды, до 60 Вт в режиме передачи ОС и ТМ;
• Питание от сети =48-60 В и/или =/~110-220;
• 2 блока питания в режиме разделения нагрузки и горячей замены;
• Полностью цифровая обработка сигналов;
• Гибкое конфигурирование и контроль состояния по WEB-интерфейсу, в т.ч. всеми терминалами доступным по сети и их удаленными полукомплектами;
• Запись событий в журнал с точностью 1 мс с синхронизацией от GPS, PTP или NTP-сервера, удаленной станции по ВЧ тракту. Раздача сигналов точного времени PTP-клиентам;
• Организация передачи данных ТМ по FSK модемам со скоростью 100-1200 бит/с, интерфейс RS-232С;
• Протоколы АСУ ТП – SNMP, МЭК-60870-5-104;
• Компактные размеры 19" 6U для дуплексного блока;
• Гарантийный срок - 3 года. При условии проведения пусконаладочных работ специалистами ООО «Промэнерго» - 5 лет;
• Срок службы аппаратуры – 20 лет;
• ЗАК №II3-59/17
Аппаратура АКСТ РЗПА «Линия-Ц» может поставляться в составе шкафа РЗПА с релейными панелями ввода/вывода команд. Одновременно могут быть поставлены аппаратура ВЧ связи, ВЧ посты РЗА, оборудование ВЧ обработки и присоединения, измерительное и другое сопутствующее оборудование.
ВЧПП "Линия-Р"
р.
р.
Количество каналов
Диапазон частот
Приемопередатчик, предназначенный для передачи и приема сигналов РЗ по высокочастотному каналу связи, образованному проводами воздушных линий электропередачи с напряжением от 35 до 1150 кВ.
Скачать карту заказа
Скачать карту заказа
АКВЛ «Линия-ЛК»
р.
р.
Количество каналов
РЗА
Разработка и экспериментальная апробация технических решений по созданию высокочувствительных устройств защиты в виде универсального многофункционального локационного комплекса мониторинга воздушных линий электропередачи напряжением 35 – 750 кВ на переменном токе с определением места повреждения проводов и обнаружением гололеда на них в многоканальном варианте.
Положительным технико-экономическим эффектом при реализации системы локационного мониторинга ЛЭП путем внедрения его на подстанциях электрических сетей будут являться:
Положительным технико-экономическим эффектом при реализации системы локационного мониторинга ЛЭП путем внедрения его на подстанциях электрических сетей будут являться:
- сокращение перебоев в энергоснабжении за счет оперативного определения места и вида повреждения проводов ЛЭП;
- ресурсосбережение путем повышения надежности ЛЭП за счет предотвращения гололедных аварий;
- ресурсосбережение путем повышения срока службы проводов ЛЭП за счет предотвращения их пережога при плавке гололедных отложений; а также ресурсосбережение высоковольтных выключателей за счет предотвращения ложных срабатываний автомата повторного включения ЛЭП при их металлических коротких замыканиях;
- энергосбережение за счет предотвращения перестраховочных плавок гололедных отложений, так как плавка гололеда требует больших энергетических затрат.
Шкаф телекоммуникационный
р.
р.
Производитель
Сборно-разборные шкафы представляют собой универсальные конструктивы для монтажа телекоммуникационного и серверного оборудования.
Несмотря на простоту и невысокую стоимость, эти шкафы имеют в комплекте аксессуары для профессионального монтажа и возможности присущие дорогим моделям:
Предусмотрено посадочное место в потолке для вентиляторного модуля. На раме и всех съемных деталях имеются клеммы заземления.
Шкафы могут поставляются в разобранном виде в компактных плоских картонных коробках или фанерных ящиках, что позволяет экономить до 60% стоимости транспортировки.
ХАРАКТЕРИСТИКИ И КОМПЛЕКТАЦИЯ
Шкаф с передней дверью; 19' стойка
Сборка занимает не более 20 мин. (2 чел);
Гарантия 5 лет.
По желанию заказчика аппаратура может быть укомплектована сборными телекоммуникационными шкафами других производителей. Более экономичным вариантом размещения является ее монтаж в открытую монтажную стойку
Несмотря на простоту и невысокую стоимость, эти шкафы имеют в комплекте аксессуары для профессионального монтажа и возможности присущие дорогим моделям:
- регулируемые опоры;
- передняя дверь с замком с поворотной ручкой;
- задняя и боковые стенки легко съёмные, закрепляются замками;
Предусмотрено посадочное место в потолке для вентиляторного модуля. На раме и всех съемных деталях имеются клеммы заземления.
Шкафы могут поставляются в разобранном виде в компактных плоских картонных коробках или фанерных ящиках, что позволяет экономить до 60% стоимости транспортировки.
ХАРАКТЕРИСТИКИ И КОМПЛЕКТАЦИЯ
Шкаф с передней дверью; 19' стойка
- Основание (ШхГ) — 600х600 (600х800 мм, по заказу);
- Высота — 42U (16, 22, 32U по заказу);
- Две пары вертикальных 19'' направляющих;
- Комплект регулируемых опор;
- Кабель-вводы: выбивные в полу на задней панели — вверху и внизу;
- Покрытие — порошковая окраска с предварительным фосфатированием;
- Цвет — светло-серый RAL 7035, по заказу — любой цвет по выбору заказчика;
- Комплект перемычек заземления элементов конструктива;
Сборка занимает не более 20 мин. (2 чел);
Гарантия 5 лет.
По желанию заказчика аппаратура может быть укомплектована сборными телекоммуникационными шкафами других производителей. Более экономичным вариантом размещения является ее монтаж в открытую монтажную стойку
Конденсаторы связи
р.
р.
Напряжение
Конденсаторы серий СМ, СМА предназначены для обеспечения высокочастотной связи на частотах 24—1500 кГц в линиях электропередачи номинальным напряжением 35-750 кВ переменного тока частоты 50 и 60 Гц. Новые конденсаторы типа СМА в армированных фарфоровых покрышках за счет использования новых прогрессивных материалов и комплектующих (шероховатая пленка, экологически безопасная жидкость) имеют следующие преимущества по сравнению с аналогичными (СМ…):
- обеспечивают высокочастотную связь в расширенном диапазоне частот от 24 до 1500 кГц;
- увеличена длина пути утечки внешней изоляции конденсаторов;
- уменьшились массогабаритные параметры;
- имеют малые диэлектрические потери.
Фильтры присоединения
р.
р.
Ёмкость
Фильтр присоединения (ФП) предназначен для обеспечения (совместно с конденсатором связи) согласования сопротивлений при подключении аппаратуры высокочастотных каналов релейной защиты, противоаварийной автоматики и телефонной связи к фазе воздушных линий электропередачи (ВЛ) напряжением 6 — 1150 кВ и к грозозащитным тросам ВЛ.
Основные функции
В случае необходимости фильтры присоединения изготавливаются:
• с возможностью поворота фазы на 180°;
• с двухполосной настройкой;
• для организации ВЧ канала по схеме фаза-фаза,ФП может быть изготовлен со встроенным дифференциальным трансформатором.
Основные характеристики фильтров серии ФП соответствуют рекомендации МЭК 60481.
Таблицу с Техническими характеристиками фильтров присоединения смотрите в фото
Основные функции
- обеспечение гальванической развязки между цепями ВЛ и входными цепями оборудования связи;
- согласование волнового сопротивления линейного тракта и волнового сопротивления коаксиального кабеля;
- заземление нижней обкладки конденсатора связи на промышленной частоте.
В случае необходимости фильтры присоединения изготавливаются:
• с возможностью поворота фазы на 180°;
• с двухполосной настройкой;
• для организации ВЧ канала по схеме фаза-фаза,ФП может быть изготовлен со встроенным дифференциальным трансформатором.
Основные характеристики фильтров серии ФП соответствуют рекомендации МЭК 60481.
Таблицу с Техническими характеристиками фильтров присоединения смотрите в фото
Разделительные фильтры
р.
р.
Разделительный фильтр
Разделительный фильтр (РФ) предназначен для защиты приемника аппаратуры противоаварийной автоматики (либо аппаратуры защит) от прямого воздействия мощного сигнала передатчика аппаратуры связи, в случае их подключения в один высокочастотный тракт с использованием одного фильтра присоединения.
Разделительные фильтры должны включаться:
· в тракт каждого канала при параллельном подключении аппаратуры специализированных каналов ВЧ-защиты и специализированных каналов РЗ и ПА;
· в тракт аппаратуры связи при параллельном подключении аппаратуры специализированных каналов ВЧ-защиты или специализированных каналов РЗ и ПА.
Преимущества
• уменьшены габаритно-массовые характеристики;
• усилена пылевлагозащита;
• два типа подключения радиочастотного кабеля: через клеммную колодку (исполнение 1); через высокочастотный разъем СР-75 (исполнение 2, ).
Таблицу с Техническими характеристиками разделительных фильтров смотрите в фото
Разделительные фильтры должны включаться:
· в тракт каждого канала при параллельном подключении аппаратуры специализированных каналов ВЧ-защиты и специализированных каналов РЗ и ПА;
· в тракт аппаратуры связи при параллельном подключении аппаратуры специализированных каналов ВЧ-защиты или специализированных каналов РЗ и ПА.
Преимущества
• уменьшены габаритно-массовые характеристики;
• усилена пылевлагозащита;
• два типа подключения радиочастотного кабеля: через клеммную колодку (исполнение 1); через высокочастотный разъем СР-75 (исполнение 2, ).
Таблицу с Техническими характеристиками разделительных фильтров смотрите в фото
Заградители высокочастотные серии ВЗ
р.
р.
Номинальный длительный ток
Номинальная индуктивность
Высокочастотные заградители серии ВЗ предназначены для ослабления шунтирующего действия оборудования, шин подстанций и ответвлений от ВЛ на сигналы противоаварийной автоматики, релейной защиты, телефонной связи и телемеханики, передаваемые по фазным проводам высоковольтных 6 — 1150 кВ линий электропередачи.
ВЧ-заградители представляют собой заграждающие фильтры, которые включаются в рассечку фазного провода, и могут быть настроены на определенные полосы заграждения из диапазона 16 — 1000 кГц.
В случае организации каналов ВЧ связи по изолированным грозозащитным тросам ВЧ-заградители служат для заземления тросов по промышленной частоте в местах присоединения.
Основные составляющие конструкции высокочастотного
заградителя:
Конструктивно реактор заградителя представляет собой катушку индуктивности (однослойную или многослойную), изготовленную из провода (как правило, алюминиевого или медного), размещенного на каркасе (реечный, цилиндрический и др.) из материала с высокими электроизоляционными свойствами.
Реактор ВЗ имеет защитное (как правило, многослойное) покрытие, в т. ч. для предохранения от межслоевого и межвиткового шунтирования при обледенении, активных (особенно загрязненных) атмосферных осадках, несанкционированном попадании металлических предметов на проводящие поверхности катушки реактора.
Элемент настройки
Элемент настройки (ЭН) предназначен для обеспечения, совместно с реактором, необходимого сопротивления заграждения в заданной полосе частот.
Конфигурации элементов настройки:
· для обеспечения заграждения двух, трех полос частот;
· универсальные, для различных классов высокочастотных заградителей;
· перестраиваемые, с возможностью изменения диапазонов частот заграждения;
· универсальные и перестраиваемые, комбинированное изделие;
· для высокочастотных заградителей всех, эксплуатируемых в настоящий момент в России, типов и производителей.
ДРУГИЕ ВИДЫ ЗАГРАДИТЕЛЕЙ
Инновационный заградитель
При разработке и производстве заградителей серии новой серии реализованы инновационные конструкторские и технологические идеи.
ВЧ-заградители представляют собой заграждающие фильтры, которые включаются в рассечку фазного провода, и могут быть настроены на определенные полосы заграждения из диапазона 16 — 1000 кГц.
В случае организации каналов ВЧ связи по изолированным грозозащитным тросам ВЧ-заградители служат для заземления тросов по промышленной частоте в местах присоединения.
Основные составляющие конструкции высокочастотного
заградителя:
- реактор заградителя (РЗ) — катушка индуктивности, предназначенная для пропускания тока промышленной частоты, протекающего по проводу линии, в которой включен ВЗ;
- защитное устройство (ЗУ), предназначенное для защиты реактора и элемента настройки от перенапряжений (атмосферных и коммутационных), возникающих на линии и распределительных устройствах подстанций;
- элемент настройки (ЭН), предназначенный для получения (совместно с реактором) необходимого сопротивления заграждения в заданной полосе частот. В ряде случаев, в зависимости от требований к высокочастотным параметрам ВЗ, ЭН может отсутствовать.
Конструктивно реактор заградителя представляет собой катушку индуктивности (однослойную или многослойную), изготовленную из провода (как правило, алюминиевого или медного), размещенного на каркасе (реечный, цилиндрический и др.) из материала с высокими электроизоляционными свойствами.
Реактор ВЗ имеет защитное (как правило, многослойное) покрытие, в т. ч. для предохранения от межслоевого и межвиткового шунтирования при обледенении, активных (особенно загрязненных) атмосферных осадках, несанкционированном попадании металлических предметов на проводящие поверхности катушки реактора.
Элемент настройки
Элемент настройки (ЭН) предназначен для обеспечения, совместно с реактором, необходимого сопротивления заграждения в заданной полосе частот.
Конфигурации элементов настройки:
· для обеспечения заграждения двух, трех полос частот;
· универсальные, для различных классов высокочастотных заградителей;
· перестраиваемые, с возможностью изменения диапазонов частот заграждения;
· универсальные и перестраиваемые, комбинированное изделие;
· для высокочастотных заградителей всех, эксплуатируемых в настоящий момент в России, типов и производителей.
ДРУГИЕ ВИДЫ ЗАГРАДИТЕЛЕЙ
Инновационный заградитель
При разработке и производстве заградителей серии новой серии реализованы инновационные конструкторские и технологические идеи.
- уменьшены потери и улучшены частотные характеристики за счет почти полного исключения использования болтовых соединений в конструкции,
- исключены операции, связанные с производством «гребнеобразной» рейки (механическая обработка армированных пластиков сводится только к резке)
- используется провод прямоугольного сечения,
- в конструкции широко используются элементы, выполненные из стеклопластика с улучшенными механическими характеристиками и нагревостойкостью изоляции класса «Н».
- корпус — из полимера с высокими электроизоляционными и механическими свойствами в расширенном температурном диапазоне (до 100 °C), стойкого к воздействию прямого солнечного излучения,
- используются схемно-конструкторские решения, которые обеспечивают стойкость к воздействию коммутационных перенапряжений в течение всего срока службы инновационного заградителя серии ВЗ.
- Конструкция обеспечивает полную изоляцию витков реактора. Изолирующие слои стеклопластика с классом нагревостойкости «Н», составляющие межвитковую и наружную изоляцию формируют несущую конструкцию реактора ВЗ и определают его механическую прочность. Благодаря тому, что все пространство между витками заполнено диэлектриком обеспечивается чрезвычайно высокая устойчивость к токам короткого замыкания.
- Преимущества
- повышенная надежность ВЗ;
- эксплуатация в самых сложных условиях окружающей среды: в тропическом климате, высокогорье (свыше 2000 м над уровнем моря), при воздействии морского тумана, в зоне техногенных загрязнений;
- улучшенные габаритно-массовые характеристики, что позволяет снизить нагрузку на опорные конструкции (в 1,5 раза) и ветровую нагрузку (в 1,5 – 2 раза).
Шкаф отбора напряжения (ШОН)
р.
р.
Наименование
Шкаф отбора напряжений (ШОН) предназначен для формирования контрольных напряжений управления, измерений, защит линии электропередачи, к которой он подключен, посредством конденсатора связи на электрических подстанциях переменного тока с номинальной частотой 50 Гц и номинальным напряжением 110 кВ и 220 кВ.
Фильтр-ШОН
Изделие состоит из фильтра присоединения, предназначенного для подключения аппаратуры высокочастотных каналов релейной защиты, противоаварийной автоматики и телефонной связи посредством конденсатора связи к фазе воздушных линий электропередачи напряжением до 750 кВ, и шкафа отбора напряжения, предназначенного для формирования контрольных напряжений управления, измерений, защит линии электропередачи.
Преимущества
• сокращение затрат на приобретение оборудования и его монтаж;
• не требуется дополнительных соединительных шин между фильтром присоединения и шкафом отбора напряжения;
• не требуется выполнения каких-либо переключений: Фильтр-ШОН одновременно выполняет функции фильтра присоединения и шкафа отбора напряжения;
• встроенный линейный разъединитель (заземлитель).
Техническое описание и характеристики фильтра присоединения и шкафа отбора напряжения приведены в соответствующих разделах.
Фильтр-ШОН
Изделие состоит из фильтра присоединения, предназначенного для подключения аппаратуры высокочастотных каналов релейной защиты, противоаварийной автоматики и телефонной связи посредством конденсатора связи к фазе воздушных линий электропередачи напряжением до 750 кВ, и шкафа отбора напряжения, предназначенного для формирования контрольных напряжений управления, измерений, защит линии электропередачи.
Преимущества
• сокращение затрат на приобретение оборудования и его монтаж;
• не требуется дополнительных соединительных шин между фильтром присоединения и шкафом отбора напряжения;
• не требуется выполнения каких-либо переключений: Фильтр-ШОН одновременно выполняет функции фильтра присоединения и шкафа отбора напряжения;
• встроенный линейный разъединитель (заземлитель).
Техническое описание и характеристики фильтра присоединения и шкафа отбора напряжения приведены в соответствующих разделах.
Анализаторы и модемы AnCom
р.
р.
Модель
Анализатор AnCom A-7/307 ориентирован на измерения ВЧ-связи ЛЭП и PLC (отрасль «Электроэнергетика») и является актуальным анализатором в линейке AnCom A-7.
AnCom A-7/307 входит в состав ВЧ лаборатории* и предназначен в соответствии с:
- ВЧ трактов (в том числе составных) - без вывода из эксплуатации, с частичным или полным выводом элементов тракта из эксплуатации, при различных схемах организации тракта (фаза-земля, фаза-фаза, грозозащитные тросы, расщепленная фаза);
- Оборудования присоединения и кабелей связи: высокочастотных заградителей (ВЧЗ) с элементами настройки, фильтров присоединения (ФП), разделительных фильтров (РФ), ВЧ-кабелей связи (коаксиальных и симметричных), емкостных и индуктивных устройств присоединения к распределительным сетям 6-10 кВ;
- Оборудования цифровой и аналоговой ВЧ-связи (включая ВЧ посты РЗ и ПА) и модемов для распределительных сетей 6-10 кВ;
- Аналоговых каналов, в том числе тональной частоты (ТЧ), образованных оборудованием ВЧ-связи.
*ВЧ лаборатория – автономный измерительный комплекс для проверки аппаратуры ВЧ связи.
Состав комплекса: AnCom A-7/307, AnCom A11/G, AnCom ИЗШ-75.
ИЛИ
Состав комплекса: AnCom TDA-9, AnCom AT-9, AnCom E-9, AnCom РЗА-Тест/GOOSE.
Достоинства анализатора ВЧ-связи и PLC AnCom A-7/307
AnCom A-7/307 входит в состав ВЧ лаборатории* и предназначен в соответствии с:
- СТО 56947007- 33.040.20.141-2012 «Правила технического обслуживания устройств релейной защиты, автоматики, дистанционного управления и сигнализации»;
- СТО 56947007 33.060.40.134-2012 «Типовые технические решения по системам ВЧ связи»;
- СТО 56947007 33.060.40.177-2014 «Технологическая связь. Типовые технические требования к аппаратуре высокочастотной связи по линиям электропередачи»;
- СТО 56947007 33.060.40.178-2014 «Технологическая связь. Руководство по эксплуатации каналов высокочастотной связи по линиям электропередачи 35-750 кВ».
- ВЧ трактов (в том числе составных) - без вывода из эксплуатации, с частичным или полным выводом элементов тракта из эксплуатации, при различных схемах организации тракта (фаза-земля, фаза-фаза, грозозащитные тросы, расщепленная фаза);
- Оборудования присоединения и кабелей связи: высокочастотных заградителей (ВЧЗ) с элементами настройки, фильтров присоединения (ФП), разделительных фильтров (РФ), ВЧ-кабелей связи (коаксиальных и симметричных), емкостных и индуктивных устройств присоединения к распределительным сетям 6-10 кВ;
- Оборудования цифровой и аналоговой ВЧ-связи (включая ВЧ посты РЗ и ПА) и модемов для распределительных сетей 6-10 кВ;
- Аналоговых каналов, в том числе тональной частоты (ТЧ), образованных оборудованием ВЧ-связи.
*ВЧ лаборатория – автономный измерительный комплекс для проверки аппаратуры ВЧ связи.
Состав комплекса: AnCom A-7/307, AnCom A11/G, AnCom ИЗШ-75.
ИЛИ
Состав комплекса: AnCom TDA-9, AnCom AT-9, AnCom E-9, AnCom РЗА-Тест/GOOSE.
Достоинства анализатора ВЧ-связи и PLC AnCom A-7/307
- Анализатор AnCom A-7/307 соответствует стандарту ОАО «ФСК ЕЭС»: СTO 56947007-33.060.40.177 и 178 «Технологическая связь...» (2014) в части требований к: Генератору синусоидальных сигналов, Избирательному измерителю уровня, Анализатору спектра, Делителю напряжения, Измерителю затухания несогласованности, Мосту полных сопротивлений (проводимостей), Цифровому осциллографу, Частотомеру.
- Блок коммутации, блок питания, измерительный мост, аккумулятор большой емкости и адаптер синхронизации интегрированы в состав анализатора;
- Управление анализатором посредством нетбука (входит в комплект поставки);
- Максимальный уровень выходного сигнала +22 дБм (на 75 Ом) при максимальном уровне гармонической помехи до +35 дБм;
- Автоматическое управление коммутацией при выборе в программе соответствующего режима работы;
- Измерение импеданса ВЧ-тракта и ВЧ-оборудования на всех видах ЛЭП;
- Синхронизация измерений ВЧ-сигнала (осциллограмма, спектр, уровень сигнала, характеристики сигнала) с сигналами РЗ и ПА;
- Измерение длительности и периода следования импульсов синхронизации;
- 2- и 4-проводное подключение;
- Ручной и автоматический (по сценарию) режим;
- Неограниченные возможности создания измерительных решений (фильтры, маски, конфигурации, сценарии);
- Подсистемы нормирования, протоколирования и представления результатов;
- Пакетный режим - управление анализатором средствами программного обеспечения пользователя;
- Метрологические и пользовательские характеристики позволяют использовать анализатор вместо приборов ET-100, ET-90, ET-70;
- Интеллектуальная система контроля и управления системой питания и заряда аккумуляторов;
- Скорость обмена данными между анализатором и нетбуком увеличена до 921600 бит/с;
- Контроль температуры и автоматическое отключение при перегреве согласующих резисторов (75 Ом) генератора и измерителя;
- Удаленное управление анализатором по локальной сети, либо сети Internet;
- Удаленное обновление программного обеспечения через сайт www.analytic.ru.
- Анализатор AnCom A-7 /307 оснащен режимом СуперСел , что существенно повышает эффективность проведения измерений:
- сокращение номенклатуры измерительных средств, путем отказа от специализированных селективных вольтметров и анализаторов спектра (спектральное разрешение в режиме «СуперСел» – до 1 Гц в диапазоне до 1024 кГц);
- проведение измерений без влияния на действующие каналы;
- уменьшение времени измерений (20 с при измерении импеданса в диапазоне 1 МГц и анализа рабочего затухания в ТЧ диапазоне) и повышение надежности синхронизации измерений;
- проведение измерений в условиях высокого уровня помех;
- расширение диапазона и снижение погрешности измерения импеданса и затухания несогласованности.
Агрегаты и системы бесперебойного питания
р.
р.
Источники, агрегаты, системы бесперебойного питания, инверторы, аккумуляторы и сопутствующее оборудование производства Socomec Sicon, APC, Meta System, Alpha Technologies, Power Ware, Elteco, Fiamm и других производителей.
Агрегаты бесперебойного питания с питанием от сети 220В типа А серии АБП-ООЕТ, АБП-ООПТ поставляются как без аккумуляторов, так и в комплекте с аккумуляторами и встроенным зарядным устройством и предназначены для питания компьютерных сетей, средств связи, систем телекоммуникаций и других ответственных потребителей переменного тока с Uвых = ~ 220В, Uвх = от 24 до 220В, Р = от 210 до 400Вт.
Стационарные необслуживаемые герметизированные свинцово-кислотные аккумуляторы фирмы «Sonnenschein» (Германия) серии А400, А500, А600, А700 — предназначены для эксплуатации в закрытых отапливаемых помещениях с естественной вентиляцией, в то числе в помещениях с технологическим оборудованием и обслуживающим персоналом. Номинальная емкость от 20 до 3000 Ач, номинальное напряжение от 2 до 12 В, срок службы от 6 до 15 лет. Отвечают требованиям взрыво- и пожаробезопасности и не требуют принудительной вентиляции. Не требуют доливки дистиллированной воды и электролита в процессе эксплуатации.
Комплектные аккумуляторные установки с питанием от трехфазной и однофазной сети серии: КАУ-65, КАУ-180, КАУ-360, КАУ-600, КАУ-1000, КАУ-2000 с различными вариантами комплектации аккумуляторными батареями емкостью от 65 до 1000 Ач, с обеспечением Uвых = от 24 до 230В и Iвых = от 16 до 300А и временем разряда до 8 часов. КАУ обеспечивает высокую точность стабилизации выходного напряжения и имеет автоматическую температурную коррекцию, исключает выброс аэрозолей из аккумуляторных батарей и позволяет размещать в одном помещении с электронным оборудованием.
Агрегаты и системы бесперебойного питания трехфазные тиристорные серий АБП-0, АБП-1, АБП-2, АБП-3, и СБП-1, СБП-2, СБП-3 — предназначены для питания электроэнергией высокого качества ответственных потребителей: средств связи, систем телекоммуникаций, вычислительной техники, АСУ ТП; обеспечивают защиту потребителей от всплесков и провалов напряжения с Uвых = ~ 400В, Р = 12,8 и 25,6 кВт.
Выпрямители для гальваники и электролиза со стабилизацией выходного тока/напряжения серии ВГ-ТПЕ, ВГ-ТПВ предназначены для питания технологическим током гальванических ванн, станков электрообработки металлов, а также других электрических устройств, электролизных установок ТЭЦ.
Выпрямители зарядные для зарядки аккумуляторных батарей серии ВАЗП с Uвх = ~ 380В, Uвых = 380/260В, Iвых = 40/800А.
Стабилизаторы напряжения однофазные для питания от сети переменного тока компьютеров, средств связи, и сигнализации, бытовой аппаратуры серии СН-ООЕ-20 с Uвх = 160-270В, Uвых = 220В ± 7% , Iвых = 8-20А и быстродействием 30мс.
Агрегаты бесперебойного питания с питанием от сети 220В типа А серии АБП-ООЕТ, АБП-ООПТ поставляются как без аккумуляторов, так и в комплекте с аккумуляторами и встроенным зарядным устройством и предназначены для питания компьютерных сетей, средств связи, систем телекоммуникаций и других ответственных потребителей переменного тока с Uвых = ~ 220В, Uвх = от 24 до 220В, Р = от 210 до 400Вт.
Стационарные необслуживаемые герметизированные свинцово-кислотные аккумуляторы фирмы «Sonnenschein» (Германия) серии А400, А500, А600, А700 — предназначены для эксплуатации в закрытых отапливаемых помещениях с естественной вентиляцией, в то числе в помещениях с технологическим оборудованием и обслуживающим персоналом. Номинальная емкость от 20 до 3000 Ач, номинальное напряжение от 2 до 12 В, срок службы от 6 до 15 лет. Отвечают требованиям взрыво- и пожаробезопасности и не требуют принудительной вентиляции. Не требуют доливки дистиллированной воды и электролита в процессе эксплуатации.
Комплектные аккумуляторные установки с питанием от трехфазной и однофазной сети серии: КАУ-65, КАУ-180, КАУ-360, КАУ-600, КАУ-1000, КАУ-2000 с различными вариантами комплектации аккумуляторными батареями емкостью от 65 до 1000 Ач, с обеспечением Uвых = от 24 до 230В и Iвых = от 16 до 300А и временем разряда до 8 часов. КАУ обеспечивает высокую точность стабилизации выходного напряжения и имеет автоматическую температурную коррекцию, исключает выброс аэрозолей из аккумуляторных батарей и позволяет размещать в одном помещении с электронным оборудованием.
Агрегаты и системы бесперебойного питания трехфазные тиристорные серий АБП-0, АБП-1, АБП-2, АБП-3, и СБП-1, СБП-2, СБП-3 — предназначены для питания электроэнергией высокого качества ответственных потребителей: средств связи, систем телекоммуникаций, вычислительной техники, АСУ ТП; обеспечивают защиту потребителей от всплесков и провалов напряжения с Uвых = ~ 400В, Р = 12,8 и 25,6 кВт.
Выпрямители для гальваники и электролиза со стабилизацией выходного тока/напряжения серии ВГ-ТПЕ, ВГ-ТПВ предназначены для питания технологическим током гальванических ванн, станков электрообработки металлов, а также других электрических устройств, электролизных установок ТЭЦ.
Выпрямители зарядные для зарядки аккумуляторных батарей серии ВАЗП с Uвх = ~ 380В, Uвых = 380/260В, Iвых = 40/800А.
Стабилизаторы напряжения однофазные для питания от сети переменного тока компьютеров, средств связи, и сигнализации, бытовой аппаратуры серии СН-ООЕ-20 с Uвх = 160-270В, Uвых = 220В ± 7% , Iвых = 8-20А и быстродействием 30мс.
Концентраторы, коммутаторы, шлюзы, трансляторы
р.
р.
Выберите оборудование
Цифровой диспетчерский концентратор Триком КД с функциями АТС (66 линий max) имеет:
Цифровой диспетчерский концентратор Триком КД-1U с функциями АТС. Функционально полностью аналогичен предыдущей модели. Отличается дизайном и линейной емкостью. Выполнен в корпусе 19» / 1U. Имеет максимально 16 линий (4 модуля по 4 линии) + до 2-х портов Е1. Ориентирован на малые объекты: подстанции, РЭС.
Коммутатор Е1 КД-КП предназначен для слияния/разделения потоков Е1 и конвертирования систем сигнализации. Количество портов Е1 от 2 до 15. Типы сигнализаций: EDSS1 (PRI), 2ВСК (CAS), 1ВСК (E&M), внутренняя линия расширения ТРИКОМ КД (аналог QSIG). Питание от сети ~220В или =(44—72) В. Корпус 19»/1U.
Система селекторной связи Триком ССС построена на базе технологи VoIP и состоит из центрального сервера, абонентских устройств и шлюзов. Все части системы объединяются IP сетью передачи данных. В качестве абонентских устройств применяются пульты ТРИКОМ ПД-24IP или стандартные SIP телефоны. В качестве многофункциональных шлюзов для сопряжения с другими телефонными сетями (в том числе системами АДАСЭ) применяются ТРИКОМ КД/КД-1U шлюзы серии ТРИКОМ GIP, ТРИКОМ АСТРА. Система быстро развертывается, не имеет жестких ограничений по емкости, может работать на арендованных каналах малой пропускной способности ‑ N x 64 кбит/с.
Шлюз ТРИКОМ АСТРА предназначен для подключения АТС VoIP (Asterisk) к телефонной сети потоком Е1 (до 2-х потоков с любой сигнализацией).
Шлюз ТРИКОМ GIP конвертирует один или два потока Е1 (PRI, CAS) в протокол SIP.
Шлюз ТРИКОМ GIP-ТЧ предназначен для передачи каналов ТЧ через сети TCP/IP. Имеет до двух портовканалов ТЧ на один порт Ethernet 10/100M.
АБОНЕНТСКИЙ ОДИНОЧНЫЙ ТРАНСЛЯТОР "ТРИКОМ АОТ12"
Транслятор дальнего набора номера для организации связи между абонентским комплектом АТС и телефонным аппаратом через канал ТЧ. Сигнализация двухчастотная 1200+1600 Гц с поддержкой АДАСЭ, тестирование канала, работа аппарата либо в автоматической связи, либо как диспетчер. Один абонентский полукомплект в отдельном пластмассовом корпусе. Работает в паре со станционным полукомплектом «ТРИКОМ СТ12» или другой аппаратурой с протоколом АДАСЭ.
АБОНЕНТСКИЙ ОДИНОЧНЫЙ ТРАНСЛЯТОР "ТРИКОМ АОТ12-ДК"
Транслятор дальнего набора номера аналогичный АОТ12, но с дополнительным диспетчерским комплектом. Обеспечивает автоматическую связь по абонентской линии и диспетчерскую связь с ДК комплекта с принудительным занятием и освобождением занятого канала. Заменяет одиночные комплекты АДАСЭ.
КОНЦЕНТРАТОР ДЛЯ ЭНЕРГОСИСТЕМ "ТРИКОМ К4-Э" (ПОДСТАНЦИЯ)
Концентратор для использования одного канала ТЧ с сигнализацией 1200+1600Гц для 4-х абонентов и внутренней связи этих 4-х абонентов между собой. Один из них (диспетчер) имеет приоритет в использовании канала. Имеет встроенные функции АДАСЭ. Сопрягается с аппаратурой АДАСЭ на другом конце канала.
ДК ФИЛЬТР ТРИКОМ LRA НА 4 ИЛИ 2 КАНАЛА ТЧ
ДК фильтры для частотного уплотнения стандартного канала ТЧ (300 — 3400 Гц) для работы модема телемеханики. Нижняя полоса частот от 300 до 2200 Гц предназначена для передачи голосовой информации (телефонная связь), а верхняя полоса частот от 2600 до 3400 Гц предназначена для передачи данных (модемы телемеханики). Частота раздела фильтров 2400 Гц. Область применения ТРИКОМ ДКФ: На ведомственных сетях связи электроэнергетики. Может работать на линиях дальней связи через каналы ТЧ с сигнализацией 2vf (1200+1600Гц).
- цифровые пульты оперативной связи с кнопочными консолями и громкоговорящей связью на основе цифровой обработки сигналов
- линии FXO и FXS с функцией caller ID
- четырехпроводные линии 1vf, МБ, АДАСЭ
- до 2-х потоков Е1 (2ВСК (CAS) или 1ВСК (E&M), или PRI)
- встроенные шлюзы VoIP
- встроенная система записи разговоров на SD карту
- передача данных Ethernet через E1 или RS-232 через Е1, совместим с Alcatel MS36xx и «Cisco».
Цифровой диспетчерский концентратор Триком КД-1U с функциями АТС. Функционально полностью аналогичен предыдущей модели. Отличается дизайном и линейной емкостью. Выполнен в корпусе 19» / 1U. Имеет максимально 16 линий (4 модуля по 4 линии) + до 2-х портов Е1. Ориентирован на малые объекты: подстанции, РЭС.
Коммутатор Е1 КД-КП предназначен для слияния/разделения потоков Е1 и конвертирования систем сигнализации. Количество портов Е1 от 2 до 15. Типы сигнализаций: EDSS1 (PRI), 2ВСК (CAS), 1ВСК (E&M), внутренняя линия расширения ТРИКОМ КД (аналог QSIG). Питание от сети ~220В или =(44—72) В. Корпус 19»/1U.
Система селекторной связи Триком ССС построена на базе технологи VoIP и состоит из центрального сервера, абонентских устройств и шлюзов. Все части системы объединяются IP сетью передачи данных. В качестве абонентских устройств применяются пульты ТРИКОМ ПД-24IP или стандартные SIP телефоны. В качестве многофункциональных шлюзов для сопряжения с другими телефонными сетями (в том числе системами АДАСЭ) применяются ТРИКОМ КД/КД-1U шлюзы серии ТРИКОМ GIP, ТРИКОМ АСТРА. Система быстро развертывается, не имеет жестких ограничений по емкости, может работать на арендованных каналах малой пропускной способности ‑ N x 64 кбит/с.
Шлюз ТРИКОМ АСТРА предназначен для подключения АТС VoIP (Asterisk) к телефонной сети потоком Е1 (до 2-х потоков с любой сигнализацией).
Шлюз ТРИКОМ GIP конвертирует один или два потока Е1 (PRI, CAS) в протокол SIP.
Шлюз ТРИКОМ GIP-ТЧ предназначен для передачи каналов ТЧ через сети TCP/IP. Имеет до двух портовканалов ТЧ на один порт Ethernet 10/100M.
АБОНЕНТСКИЙ ОДИНОЧНЫЙ ТРАНСЛЯТОР "ТРИКОМ АОТ12"
Транслятор дальнего набора номера для организации связи между абонентским комплектом АТС и телефонным аппаратом через канал ТЧ. Сигнализация двухчастотная 1200+1600 Гц с поддержкой АДАСЭ, тестирование канала, работа аппарата либо в автоматической связи, либо как диспетчер. Один абонентский полукомплект в отдельном пластмассовом корпусе. Работает в паре со станционным полукомплектом «ТРИКОМ СТ12» или другой аппаратурой с протоколом АДАСЭ.
АБОНЕНТСКИЙ ОДИНОЧНЫЙ ТРАНСЛЯТОР "ТРИКОМ АОТ12-ДК"
Транслятор дальнего набора номера аналогичный АОТ12, но с дополнительным диспетчерским комплектом. Обеспечивает автоматическую связь по абонентской линии и диспетчерскую связь с ДК комплекта с принудительным занятием и освобождением занятого канала. Заменяет одиночные комплекты АДАСЭ.
КОНЦЕНТРАТОР ДЛЯ ЭНЕРГОСИСТЕМ "ТРИКОМ К4-Э" (ПОДСТАНЦИЯ)
Концентратор для использования одного канала ТЧ с сигнализацией 1200+1600Гц для 4-х абонентов и внутренней связи этих 4-х абонентов между собой. Один из них (диспетчер) имеет приоритет в использовании канала. Имеет встроенные функции АДАСЭ. Сопрягается с аппаратурой АДАСЭ на другом конце канала.
ДК ФИЛЬТР ТРИКОМ LRA НА 4 ИЛИ 2 КАНАЛА ТЧ
ДК фильтры для частотного уплотнения стандартного канала ТЧ (300 — 3400 Гц) для работы модема телемеханики. Нижняя полоса частот от 300 до 2200 Гц предназначена для передачи голосовой информации (телефонная связь), а верхняя полоса частот от 2600 до 3400 Гц предназначена для передачи данных (модемы телемеханики). Частота раздела фильтров 2400 Гц. Область применения ТРИКОМ ДКФ: На ведомственных сетях связи электроэнергетики. Может работать на линиях дальней связи через каналы ТЧ с сигнализацией 2vf (1200+1600Гц).
Устройства VoIP
р.
р.
ПУЛЬТ ОПЕРАТИВНОЙ СВЯЗИ ТРИКОМ ПД IP
Пульт оперативной связи ТРИКОМ ПД IP предназначен для использования в сетях TCP/IP в качестве телефонного абонентского терминала. Поддерживается протокол SIP инициирования сеанса связи. Физический интерфейс Fast Ethernet (100M).
СИСТЕМА РЕГИСТРАЦИИ РАЗГОВОРОВ ТРИКОМ МФ
Для записи разговоров используется сервер на базе ПК (внешняя система) и ОС Linux с оригинальным ПО. Подключение сервера к диспетчерским концентраторам ТРИКОМ КД/КД-1U производится через порт Ethernet по технологии TDMoE. Управление Системой производится с любого ПК через WEB интерфейс. Сервер позволяет записывать до 30 разговоров одновременно. В составе ТРИКОМ КД может быть установлен ТЭЗ КЗР (встроенная система записи), который обеспечивает автономную запись до 6-и разговоров одновременно с общим временем записи до 520 часов (циклический буфер на SD-card).
Пульт оперативной связи ТРИКОМ ПД IP предназначен для использования в сетях TCP/IP в качестве телефонного абонентского терминала. Поддерживается протокол SIP инициирования сеанса связи. Физический интерфейс Fast Ethernet (100M).
СИСТЕМА РЕГИСТРАЦИИ РАЗГОВОРОВ ТРИКОМ МФ
Для записи разговоров используется сервер на базе ПК (внешняя система) и ОС Linux с оригинальным ПО. Подключение сервера к диспетчерским концентраторам ТРИКОМ КД/КД-1U производится через порт Ethernet по технологии TDMoE. Управление Системой производится с любого ПК через WEB интерфейс. Сервер позволяет записывать до 30 разговоров одновременно. В составе ТРИКОМ КД может быть установлен ТЭЗ КЗР (встроенная система записи), который обеспечивает автономную запись до 6-и разговоров одновременно с общим временем записи до 520 часов (циклический буфер на SD-card).
